ソフトウエア - Advanced Science Laboratory.inc.

• 高速・高効率
  比類ない高性能を発揮するため、FORTRAN95で100% がコーディングされております。2次元計算は数秒で、3次元計算は数分で終わります。PROパッケージでは上限無しのメモリー使用が可能で、64ビットマルチコアプロセッサーでのパラレルプロセスに対応しております。

• 低価格、高精度
  各プログラムの価格設定は低く抑えられており、研究室単位や中小企業などのお客様にもご購入して頂き安くなっております。5倍以上の価格の他のソフトより高速かつ同程度以上の精度を実現しております。

• 比較記事（英語）”Comparing Magnum to Maxwell3D and CST EM Studio”

• オープンな出力フォーマット
  メッシュファイル、出力ファイルはフォーマットが公開されており、出力形式をテキスト形式として保存することもできます。また任意の座標間隔で計算結果をテキストテーブルに出力可能です。

• 30日間無料サポート
  技術サポートは基本的には有料ですが、最初の30日間は無料でサービスさせて頂きます。また10日間の無料トライアルと30日間の返金保証により、合計40日間お試し頂けます

Trak/OmniTrakソフトウェア詳細

Trak/OmniTrak はWindowsパソコン上で利用可能な、荷電粒子(電子・イオン)ビーム解析（シミュレーション）を行う荷電粒子光学および電子銃設計用シミュレータとして、様々なコンピュータ・プラットフォーム上で利用可能なものの内で、最も進んだソフトウェアの1つです。

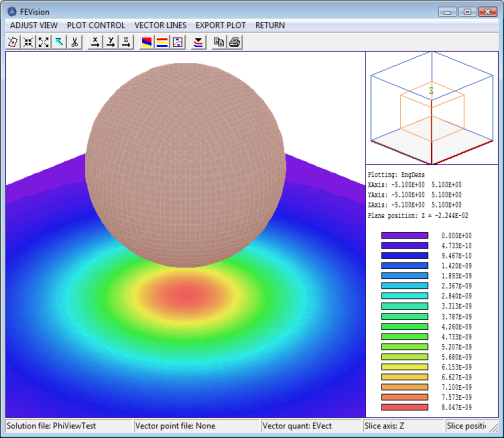

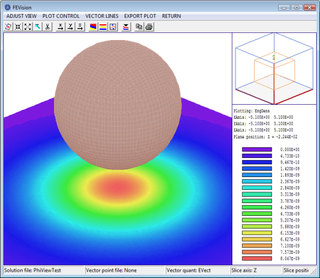

　OmniTrak付属のポストプロセッサOmniViewによる電位分布および電子ビームの表示

これらのソフトは有限要素法と洗練された補間技術を兼ね備えており、高速かつ正確に荷電粒子の軌道を計算します。Trakは二次元(直交座標系あるいは円筒座標系)の、OmniTrakは3次元(xyz直交座標系)の電界および磁界中の定常ビームを高精度な有限要素法を適用してシミュレートします。Pro版ではパラレルプロセス対応でさらに高速な計算を実現しております。

またビームにより生成される電場及び磁場の影響、荷電粒子初期分布の自動生成、自己無撞着な空間電荷制限放出および電界放出に対応しております。複数の種類の荷電粒子の取り扱いも可能です。

　Trakによる電子ビームと電界強度表示(左)、放出電子とおよび2次電子と電位分布の表示(右)

「OmniTrak セット」、「高機能荷電粒子設計セット」、「Trak荷電粒子解析キット」などのパッケージは、メッシュの生成、場の解析、粒子発生、軌道の追跡および解析の全てを行なうことができます。

Trak/OmniTrakは、高出力マイクロ波、真空マイクロエレクトロニクス、光電子増倍管、粒子加速器、静電および磁気スペクトロメータ、電子顕微鏡、イオン移動性スペクトロメータ、真空イオン源、高出力相対論的電子ビーム、電子銃、電子光学装置のシミュレーション・解析・設計などに適しております。

特徴

• 分かりやすく、すぐに実行可能な例題の付いたマニュアル（現在英語のみ）
• 様々な種類の２次元および３次元のプロット
• 自動分析のためのバッチモード動作
• シンプルな設定画面

• ハードコピー機能を備えた、軌道及び電場、磁場プロット用対話型ポストプロセッサー
• テキスト形式でフォーマットされた出力ファイルにより、ユーザーアプリケーションや数学的解析プログラムへ容易に情報の受け渡しが可能
• 荷電粒子ビームの初期分布の設定や計算後のビームプロファイルの解析を行うプログラムGenDist付属

• 別のメッシュによって計算された電場や磁場も取り込んで計算が可能
• ビーム生成磁場の計算を行い、高強度相対論的電子ビームを自己無撞着にシミュレーションすることが可能
• 自己無撞着な空間電荷制限放出機能により、複数ソースからの複数種の荷電粒子放出を設定可能
• 停止面までの高精度補間によるレンズ特性の評価

• 緩やかな電場・磁場の変化への対応。（電磁波と粒子の相互作用は考慮できません。）
• 電極表面近傍でも高精度な軌道計算が可能
• 高度な二次放出モデルと多重生成電子軌道の自動追跡
• エミッタンスと電流密度の自動計算

動作環境：

Windows 7以降で利用可能。8GB以上のメモリ推奨

HiPhi、RFE3はメッシュ作成のためにMetaMeshiが必要です。

EStat、RFE2はメッシュ作成のためにMesh がが必要です。

これらの必要なソフトを組み合わせた割安なソフトウェアパッケージがございます。

さらにEStat/HiPhi、RFE2/RFE3について学ぶには

• EStat 日本語チュートリアル　ダウンロード
• EStat 英語最新版マニュアル　ダウンロード
• EStat 日本語マニュアル　ダウンロード
• HiPhi マニュアル ダウンロード
• RFE2マニュアル ダウンロード
• RFE3のマニュアル ダウンロード

関連ブログ記事

• TrakとOmniTrakでの電子ビームの中和

OmniTrak

• Modeling electron field emission
• Mystery particle stopping in OmniTrak
• Setting a time step for electrons in a strong magnetic field
• Dual voltage modulations in OmniTrak
• Tiny gyroradii and the sorrows of tech help
• Designing electron sheet-beam injectors with OmniTrak
• Simple sheet-beam design
• Modeling a cathode/focus-electrode gap with OmniTrak
• Space-charge-limited flow from a thermionic source
• Thermal effects in space-charge-limited flow
• Trajectories that stop unexpectedly in Trak and OmniTrak
• Transparent electrodes in OmniTrak
• Multistage calculations in Trak and OmniTrak
• OmniTrak CircBeam and RectBeam tools
• Cathode temperature in Trak and OmniTrak
• Using two-dimensional field solutions in OmniTrak
• Modeling quadrupole mass analyzers with OmniTrak
• Electron beam neutralization in Trak and OmniTrak
• OmniTrak: superposition of magnetic field tables
• Creating a Maxwell-Boltzmann particle distribution
• Ion beam extraction in Trak and OmniTrak from sources with multiple species

Trak

• Tips for modeling electron field emission
• Setting a time step for electrons in a strong magnetic field
• Current-density distributions in Trak
• Strange orbits in Trak
• Fixing an electron emission surface
• Emission surfaces in Trak
• Emittance of a circular beam
• Tutorial: electron gun design with Trak
• Tiny gyroradii and the sorrows of tech help
• Universal high-flux electron gun design
• Simple sheet-beam design
• Space-charge-limited flow from a thermionic source
• Thermal effects in space-charge-limited flow
• Trajectories that stop unexpectedly in Trak and OmniTrak
• Ion extraction from a plasma at an aperture
• Multistage calculations in Trak and OmniTrak
• Cathode temperature in Trak and OmniTrak
• Multiple particle species in Trak
• Custom trajectory color-coding in Trak
• Electron beam neutralization in Trak and OmniTrak
• Designing solenoid lenses for electron beams
• Creating a Maxwell-Boltzmann particle distribution
• Ion beam extraction in Trak and OmniTrak from sources with multiple species

GamBet

放射線(電子・陽電子・光子)モンテカルロシミュレーションソフトGamBetに関しましてはこちらのGamBet紹介ページをご覧ください。

• GamBet紹介ページ

関連ブログ記事

• X-ray target optimization and forward dose calculation (1)
• X-ray target optimization and forward dose calculation (2)
• H*(10) calculations with GamBet
• GamBet shielding calculation walkthrough
• Modeling radioactive sources with GamBet
• GamBet distributed computing capabilities
• Creating a Maxwell-Boltzmann particle distribution

ソフトウェアパッケージのご紹介

それぞれBasic版、Pro版がございます。

• 高速・高効率
  比類ない高性能を発揮するため、FORTRAN95で100% がコーディングされております。2次元計算は数秒で、3次元計算は数分で終わります。PROパッケージでは上限無しのメモリー使用が可能で、64ビットマルチコアプロセッサーでのパラレルプロセスに対応しております。

• 低価格、高精度
  各プログラムの価格設定は2次元で無料～30万円、3次元で無料～51万円と低く抑えられており、研究室単位や中小企業などのお客様にもご購入して頂き安くなっております。5倍以上の価格の他のソフトより高速かつ同程度以上の精度を実現しております。

• Maxwell3DおよびCST EM Studioとの比較

• オープンな出力フォーマット
  メッシュファイル、出力ファイルはフォーマットが公開されており、出力形式をテキスト形式として保存することもできます。また任意の座標間隔で計算結果をテキストテーブルに出力可能です。

• 30日間無料サポート
  技術サポートは基本的には有料ですが、最初の30日間は無料でサービスさせて頂きます。また10日間の無料トライアルと30日間の返金保証により、合計40日間リスク無しでお試し頂けます

• 応用分野
  用途・機能に応じて様々な解析ソフトウェアパッケージがあり、以下のような解析を始めとした、幅広い分野での応用が可能です。 （詳しくは、左のメニューまたはページ下の各シリーズの紹介から、詳細ページをご参照下さい。）静電場解析、磁石設計、熱伝導解析、荷電粒子(電子ビーム/イオン源)装置、放射線、永久磁石部品、電磁波放射、高周波装置、アンテナ、マイクロ波装置、パルスパワー装置、生体のRF加熱、etc.

• 動作環境
  Windows 7以降
  推奨環境：Windows 10以降、メモリー16GB以上
