MetaMesh サンプルインプットファイル

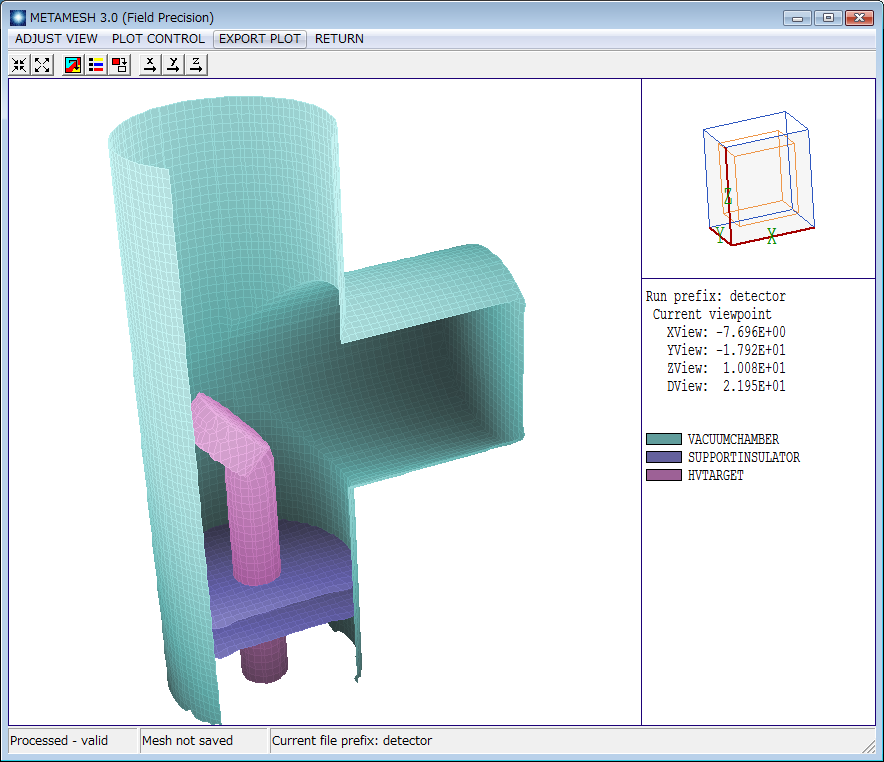

ビームターゲットのシミュレーション用のメッシュの例




これは上図のメッシュを作成するためのMetaMeshのコマンドファイルの内容です。



* File TARGET.MIN

Global

  XMesh

    -1.75  4.25  0.125

  End

  YMesh

    -1.75  1.75  0.125

  End

  ZMesh

    -4.50  4.00  0.125

  End

End

* グランド電位のチェンバー

Part 1

  Type Box

  Region 1

  Fab 8.50  3.50  9.00

  Shift 0.00  0.00  0.00

End

* 真空チェンバー本体

Part 2

  Type Cylinder

  Region 2

  Fab 1.50 9.00

  Surface 1

  Coat 1 1

End

* 真空チェンバーのサイドアーム

Part 3

  Type Cylinder

  Region 2

  Fab 1.50 4.00

  Rotate 0.0 90.0  0.0

  Shift 2.0 0.0 0.0

  Surface 1 Edge

  Coat 1 1

End

* 支持絶縁体

Part 4

  Type Cylinder

  Region 3

  Fab 1.50 0.50

  Shift 0.0 0.0 -3.00

  Surface 2

  Surface 1

  Coat 1 1

End

* 高電圧フィードスルー

Part 5

  Type Cylinder

  Region 4

  Fab 0.35 4.00

  Shift 0.0 0.0 -2.75

  Surface 2

End

* Canted target

Part 6

  Type Cylinder

  Region 4

  Fab 0.625 0.5

  Rotate 0.0 45.0 0.0

  Shift -0.354 0.000 -0.354

  Surface 2 Edge

End

EndFile
