大面積照射システム用スイープマグネット
| パッケージ | OmniTrak, Magnum |
| 入力ファイル | cosine_coil.pl, SweepMagnet.CDF, SweepMagnet.GIN, SweepMagnet.MIN, SweepMagnet.OIN. ダウンロード SweepMagnet.zip |
| 説明 |
本例では、大面積X線検査システムにおけるビーム偏向器のシミュレーションを行います。300 keVの電子ビームを60 cmの範囲で偏向させ、その軌道およびビームエンベロープの変化を評価しています。この計算では、適用された電磁場解の領域外に軌道を拡張するために、BOUNDARYコマンドの使用方法を示しています。 |
| 結果 |
入力電子ビームは平行で、エンベロープ半径は0.70 cmです。偏向器中心から42.0 cmの変換点において、最大偏向時でも垂直方向の幅は変わらず、水平方向の半幅は0.18 cmとなります。 |

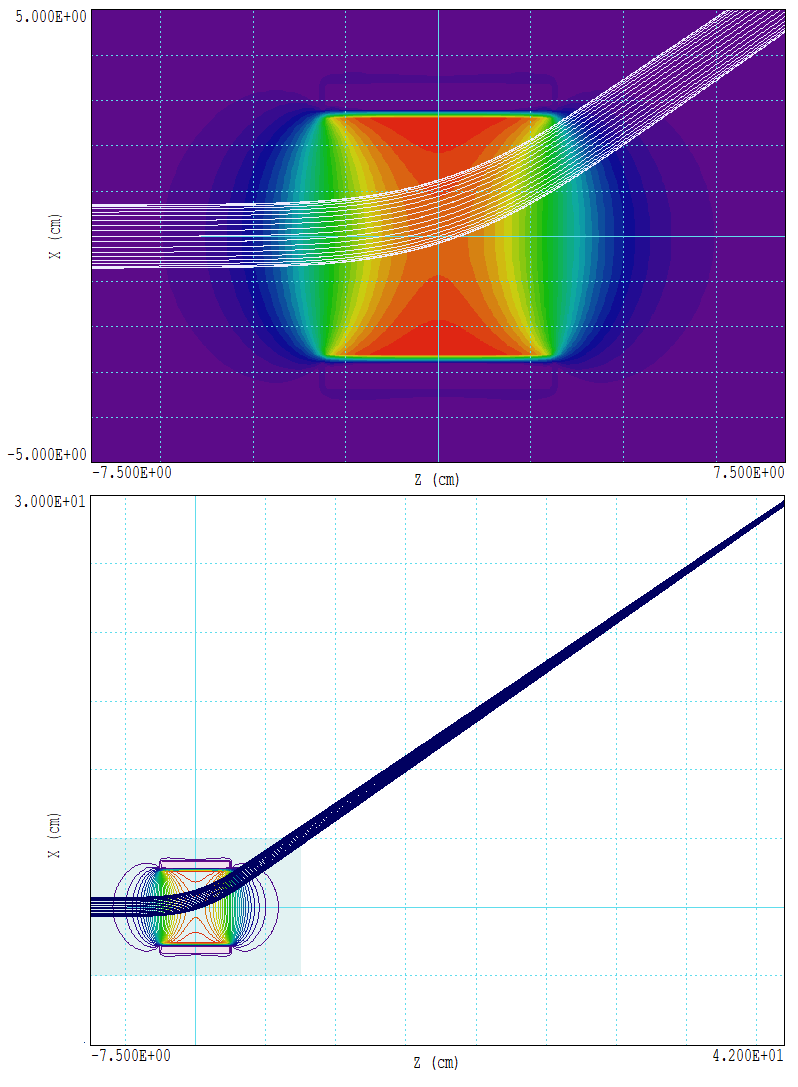

| コメント | 下図の2つ目のプロットを作成するには、軌道ファイルを読み込む前に、まずOmniViewで電場（または磁場）ファイルを読み込んでください。プロット範囲は最後に読み込まれたファイルに基づいて決定されます。本計算は「コサインコイル」の例の結果を利用しています。 |
